Schraubenkopf anpassen?? Wieso das?? : Es werden doch gar keine Schrauben gemacht??!! :
Wie gesagt, eigentlich müsste oben auf der Zeichnung, genauso wie auf den anderen, auf jeder Seite 0.5mm Platz zwischen Senkung und Seitenkante sein. Hoffe, dass ich mich jetzt verständlich ausgedrückt habe.
Oder soll ich das nochmal neu machen, wofür ich allerdings keine/kaum Zeit hätte. Damn. Will nur sicher gehen, dass alles glatt läuft.
EDIT: Du wolltest unter dem anderen Bild sagen, dass Du die Senkung dem jeweiligen Schraubenkopf anpasst. Bin noch nicht ganz frisch, sry.
Der Durchmesser der Dämpferbuchsen ist 8,2mm. Der Durchmesser der Rahmenösen ist 8,0 - 8,1mm.
Denke Du musst mir abschließend, wenn alles probeverbaut ist, sowieso neue Buchsen drehen. Will aber erstmal gucken, wie es mit den jetzigen passen wird.
Eben nochmal was gemessen und dabei ist mir folgendes aufgefallen:

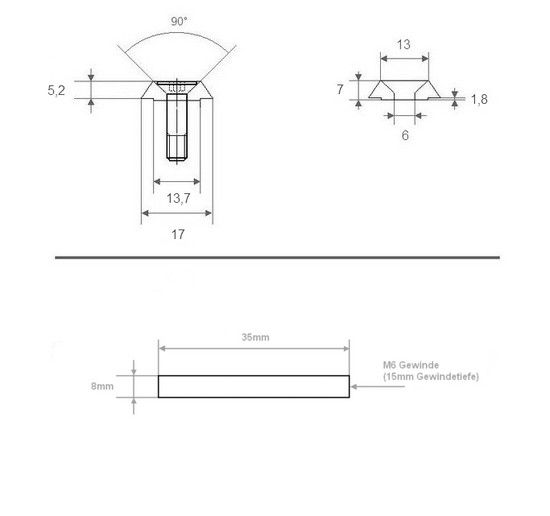

Der Außendurchmesser der Senkscheiben darf nicht größer als 17mm werden, da die Rahmenöse einen maximalen Durchmesser von 17,4mm zulassen würde. Größer sähe shitty aus, right?!
Was denkst Du, Ric?
EDIT: Verhält sich genauso wie bei den Lagerabdeckungen, siehe Markierung oben!
EDIT 2: Falls Du dazu nochmal die Maße der DIN 7991 ISKs brauchst.
http://www.keller-kalmbach-shop.de/shop/kataloge/de_DE/49/articles/245/245.php
Wann wollteste anfangen bzw. machst Du noch eigene Solid Edge Zeichnungen?
Zeichnungen nehm ich deine! Die taugen mir auch...hab momentan wenig Zeit für sowas!
Zumindest ist das Material schon bestellt u. sollte nächste Woche bei mir ankommen!
Es werden doch gar keine Schrauben gemacht??!! :
Wie gesagt, eigentlich müsste oben auf der Zeichnung, genauso wie auf den anderen, auf jeder Seite 0.5mm Platz zwischen Senkung und Seitenkante sein. Hoffe, dass ich mich jetzt verständlich ausgedrückt habe.
Oder soll ich das nochmal neu machen, wofür ich allerdings keine/kaum Zeit hätte. Damn. Will nur sicher gehen, dass alles glatt läuft.
EDIT: Du wolltest unter dem anderen Bild sagen, dass Du die Senkung dem jeweiligen Schraubenkopf anpasst. Bin noch nicht ganz frisch, sry.
Diese werde ich verwenden zum anpassen!
Edit: Der kleine Bolzen kommt durch ein Lager, oder sehe ich das falsch?
Läuft also durch Buchsen durch, die ihrerseits im Gleitlager des Dämpfers sitzen.
Ansonsten tippe ich auf ± 0.25mm. Haben wir sonst auh immer genommen, glaub ich.
Der Durchmesser der Dämpferbuchsen ist 8,2mm.
Der Durchmesser der Rahmenösen ist 8,0 - 8,1mm.
Denke Du musst mir abschließend, wenn alles probeverbaut ist, sowieso neue Buchsen drehen. Will aber erstmal gucken, wie es mit den jetzigen passen wird.
Der Außendurchmesser der Senkscheiben darf nicht größer als 17mm werden, da die Rahmenöse einen maximalen Durchmesser von 17,4mm zulassen würde. Größer sähe shitty aus, right?!
@Bolzen: Auf welchen Durchmesser soll ich dann den Bolzen machen? :
Aber alles gut! Ich vertrau Dir da völlig.
Wegen des Bolzendurchmessers würde ich sagen, du machst den in 8,0mm.
